Ergänzung 1.10: Strahlungsdetektoren      (6/5)

Quantendetektoren    (5/4)

Photomultiplier    Fortsetzung von der vorherigen Seite

Als Beispiel für einen head-on-Photomultiplier zeigt das folgende Bild den R1635 des Herstellers Hamamatsu, Japan.

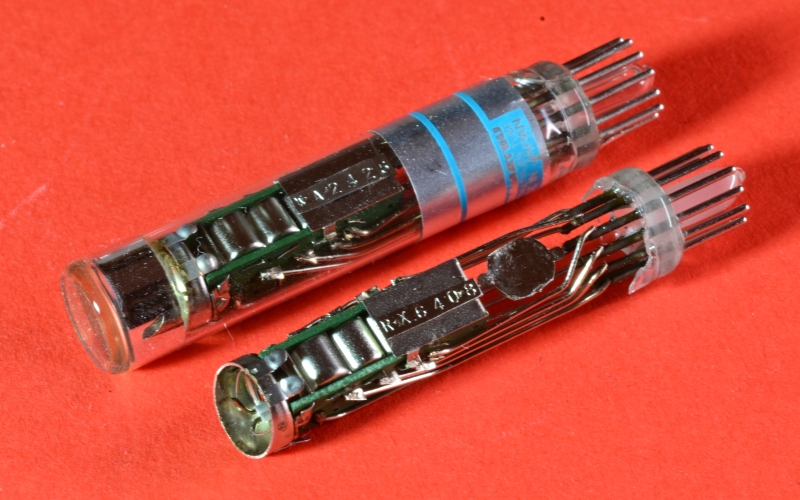

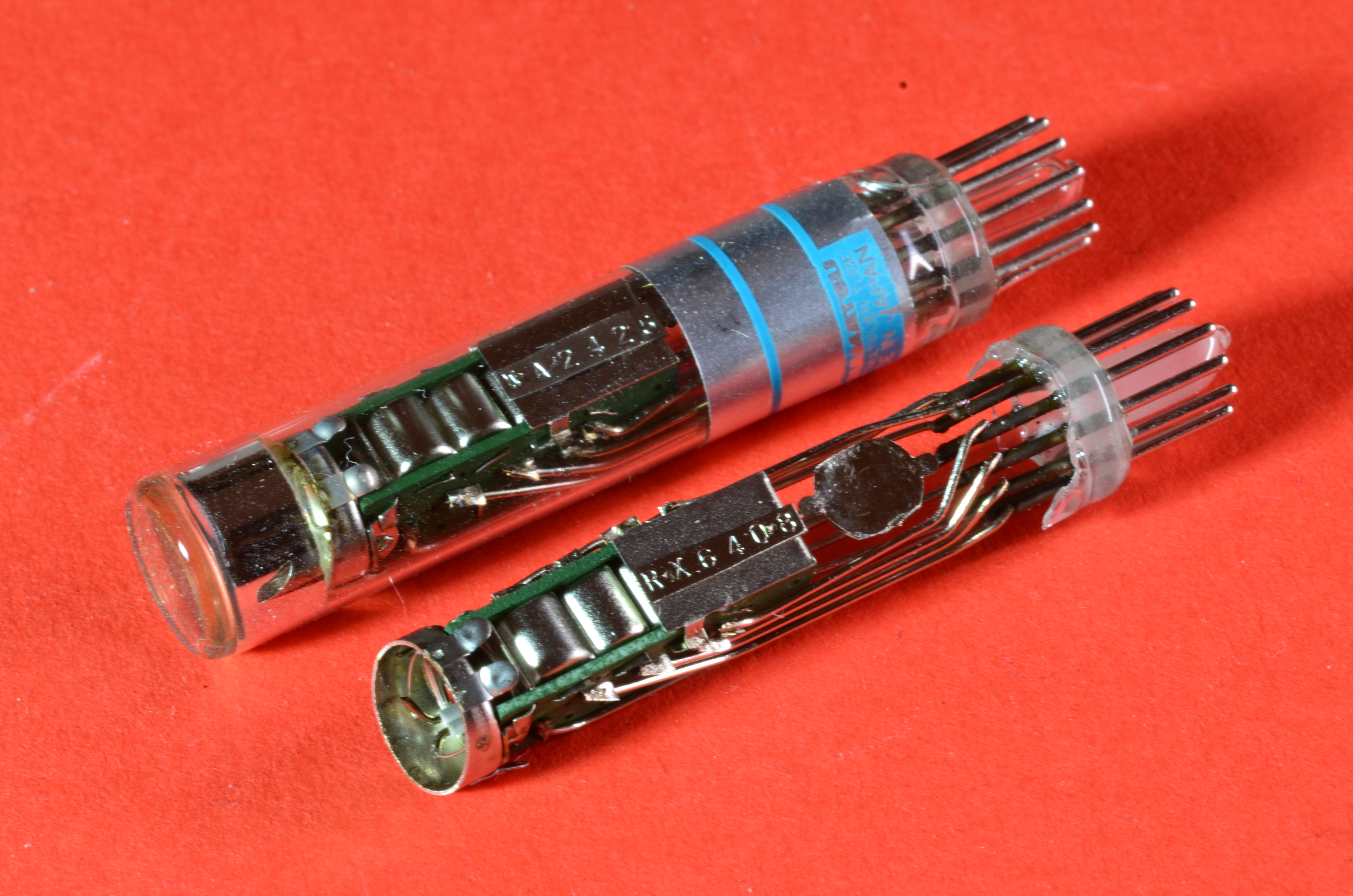

Der Photomultiplier R1635 der Frma Hamamatsu, Japan. Unten ist ein Exemplar mit entfernter Glasröhre zu sehen, das die Anordnung der Fotokathode und der Dynoden sowie die Anschlüsse zu den Sockelstiften detailliert zeigt.

Der R1635 gehört zu den kleinsten verfügbaren head-on-Photomultipliern: der Durchmesser ist 10 mm, die Gesamtlänge ist 45 mm. Er besitzt eine semitransparente Bialkali-Fotokathode mit 8 mm Durchmesser und acht Dynodenstufen. Die Signalanstiegszeit ist typisch 0,8 ns, die Elektronen­transitzeit ist 9 ns. Er ist damit etwa doppelt so schnell verglichen mit dem auf der vorherigen Seite gezeigten Typ 1P28.

Eine andere ebenfalls sehr kleine Bauform ist das unten gezeigte Exemplar R7400U-09 von Firma Hamamatsu, Japan. Der Durchmesser ist 11,5 mm, die Gesamtlänge ist 15,9 mm. Er hat eine solar blind-Fotokathode aus Cs-Te und ebenfalls acht Dynodenstufen. Mehrere Varianten dieser Bauform sind mit Fotokathoden für andere spektrale Empfindlichkeiten erhältlich.

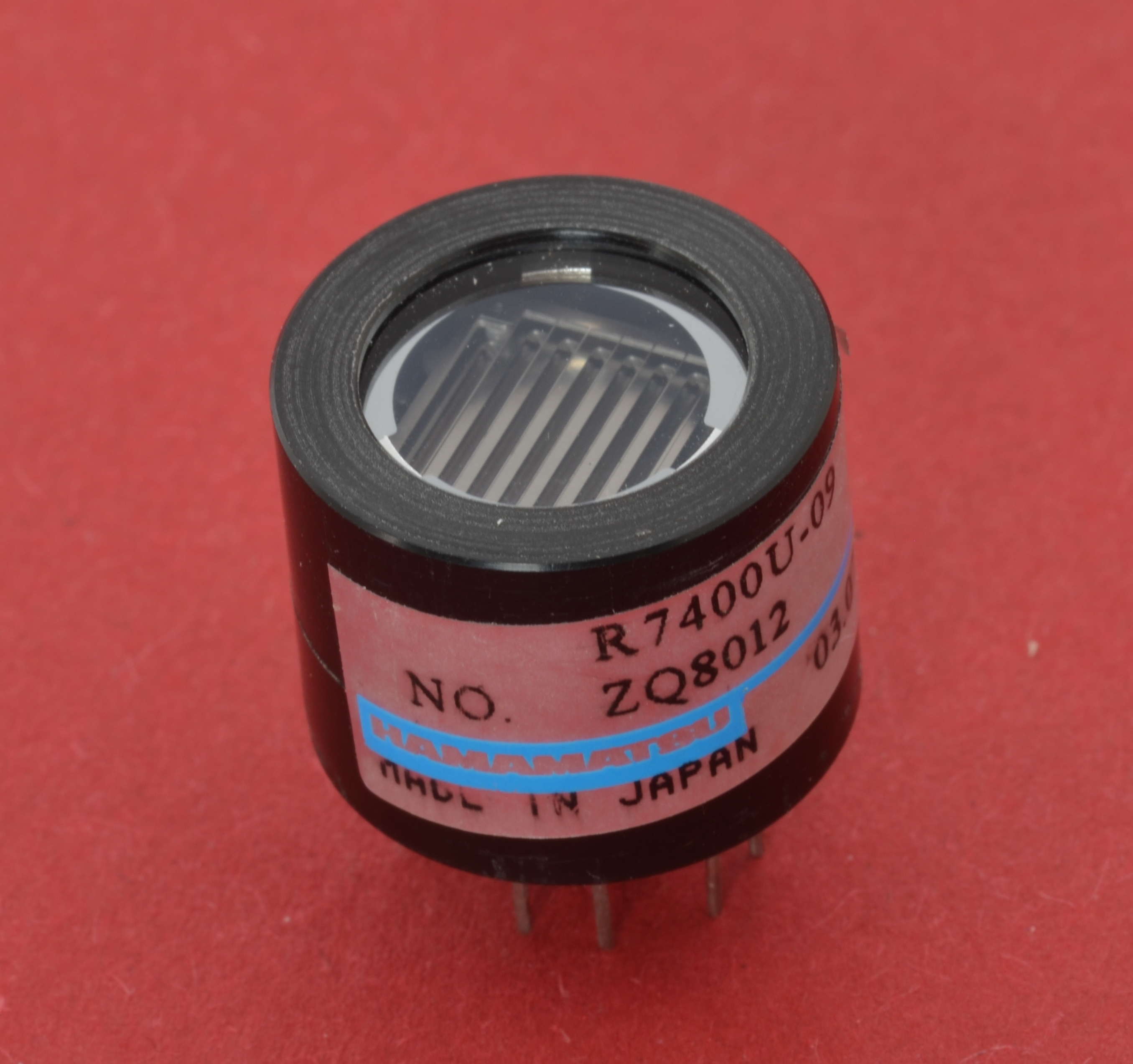

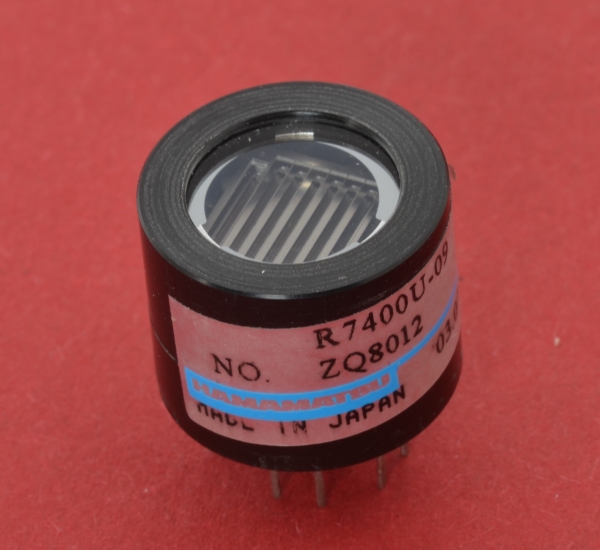

Der Photomultiplier R7400U-09 der Firma Hamamatsu, Japan.

Zum Thema Photomultiplier gibt es mehrere fundierte Firmen­ver­öffent­lichungen. Hierzu gehören

• Darstellungen von RCA und der Nachfolgefirma BURLE, wo die ersten am Markt erhältlichen Versionen entwickelt wurden, sowie
• das Buch Photomultiplier Tubes von Firma Hamamatsu, in dem die aktuell verfügbaren technologischen Entwicklungen mit ihren Anwen­dun­gen beschrieben sind.
